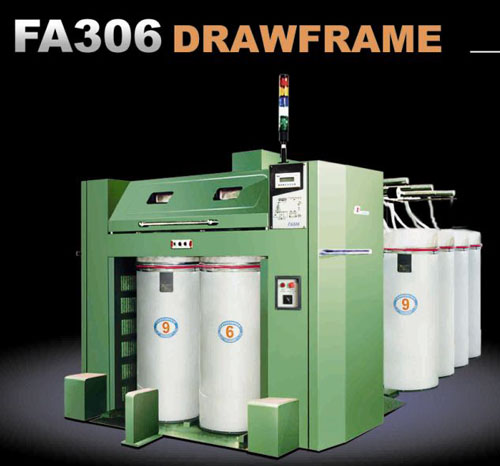

FA306型并條機

　　FA306型并條機是吸收了國內外同類產品的先進技術并結合國內棉紡工藝特點設計的新一代高速并條機。
　　牽伸形式先進：采用三上三下上壓式防塵壓力棒加導向皮輥雙曲線牽伸，為國際流行的最先進形式?？蛇x用國際著名品牌美國阿姆斯狀皮輥，優化牽伸質量。本機壓力棒調整后，其參數穩定，不會隨機變化。適用于22~76mm的棉、棉型化纖及中長纖維的純紡與混紡各紡紗品種，該機適紡品種面寬，成紗質量高，無紗疵，并條水平達到2001年烏斯特公報25%水平。
　　我公司羅拉選用特殊優質合金鋼材，用意大利進口數控軋齒機制造，美國進口液體擠壓拋磨機進行特種加工，確保羅拉精度和溝槽內部的光潔度均高于國家標準。
　　車頭、車尾均有油浴齒輪箱，車頭齒輪箱調整牽伸倍數及重量變換（輕重）淘汰了舊式的人工調換“變換齒輪”的方式，采用了齒輪箱封閉、搖動外置手柄的瑞士最新技術，在箱體外可根據需要和計數器標定輕松搖動手柄，方便可靠可避免因人為技術差異造成的不良影響。
　　清潔裝置設計合理，上、下清潔，吸風散熱性良好，牽伸區域無短絨、無積花，操作方便。
　　圈條器設計采用鋁合金鑄造圈條盤及“空間螺旋曲線”斜管，經表面硬化、美國進口擠壓拋磨機液體拋光等表面處理后，摩擦系數極小，出條軌跡為自由落體式，張力均勻，排列有序，決無損傷棉條、亂條、毛條、打折等現象。該項為我廠的專利技術。
　　加壓搖架采用高鋼性組合式結構，搖架采用彈簧加壓，加壓穩定、可靠，彈簧壽命高于5年。
　　導條架采用平皮帶傳動型式、鋁合金框架結構，導條羅拉雙端支撐，外觀精美，傳動平穩，張力調節方便。
　　設計先進，加工制造精良，全機運轉靈活輕便，能耗低，主電機功率為3.5KW，與同檔次其他企業設備相比每年每臺可為貴廠節省1萬度電的費用。

主要技術規格
　　適紡纖維長度：22-76mm
　　眼數：2
　　輸出速度：3.33-10 m/s(200-600m/min)
　　

牽伸方式：三上三下壓力棒加導向上羅拉曲線牽伸。
　　總牽伸倍數：4.107-13.59倍
　　加壓型式：搖架彈簧加壓。
　　清潔方式：上清潔采用回轉絨布揩拭上羅拉，下清潔為單皮圈往復擺動揩拭羅拉，花衣經吸風口吸入棉箱。
　　喂入根數：6-8根
　　條筒規格：(mm)
　　　　　　喂入直徑 Φ1000、Φ800、Φ600、Φ500、Φ400、高1100或900
　　　　　　輸出直徑 Φ500、Φ400、Φ350、Φ300、 高1100或900
　　喂入方式：高架積極喂入
　　換筒方式：單獨電機帶動鏈條推桿，推出滿筒同時喂入空筒。（選擇）
　　電機：主電機JF02-42-4/16， 3.5/0.8千瓦，
　　　　　　1475/355轉／分(50HZ)
　　　　　　1770/426轉／分(60HZ)
　　吸風電機：FW12-2 D2/T3（左），0.75瓦，
　　　　　　2840轉／分(50HZ)
　　　　　　3408轉／分(60HZ)
　　換筒電機：FW11-6 D2/T3，0.25千瓦，
　　　　　　910轉／分(50HZ)，1092轉／分(60HZ)
　　傳動方式：封閉式傳動，高速齒輪油浴，采用進口軸承。
　　制動：采用電解電容剎車制動電機。
　　自停型式：光電自停，微動開關自停。
　　主機外型尺寸：2060×800×1795 (mm)
　　重量：約2000kg（凈重）
