步進電機驅動器DM320C

發布時間：2012-01-17

主要特點

DM320C

產品概述

DM320C是雷賽公司新推出的超低成本數字式步進電機驅動器，采用最新32位DSP技術，用戶可以設置512內的任意細分以及額定電流內的任意電流值，能夠滿足大多數場合的應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果,低中高速運行都很平穩，噪音超小。驅動器內部集成了參數自動整定 功能，能夠針對不同電機自動生成最優運行參數，最大限度發揮電機的性能。

主要應用領域

適合各種中小型自動化設備和儀器，例如：打標機、醫療設備、雕刻機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、小振動的設備中應用效果特佳。

驅動器功能說明

驅動器功能
操作說明
微步細分數設定
由SW5－SW6二個撥碼開關來設定驅動器微步細分數，其共有4檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分數的設定，請驅動器面版圖說明。
輸出電流設定
由 SW1－SW3 三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請驅動器面版圖說明。
自動半流功能
用戶可通過SW4來設定驅動器的自動半流功能。off表示靜態電流設為動態電流的一半，on表示靜態電流與動態電流相同。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右（實際值的60％），發熱量理論上減至36％。
信號接口
PUL＋和PUL－為控制脈沖信號正端和負端；DIR＋和 DIR－為方向信號正端和負端；ENA＋和 ENA－為使能信號的正端和負端，ALM+和ALM－為故障隔離OC輸出端口。
電機接口
A＋和 A－接步進電機 A相繞組的正負端；B＋和B－接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。
電源接口
采用直流電源供電，工作電壓范圍建議為18－24VDC，電源功率大于100W。
指示燈
驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清除故障。
安裝說明
驅動器的外形尺寸為：86×55.5×20.5mm，安裝孔距為78mm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。

參數設定

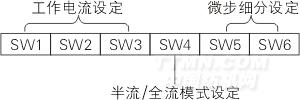

DM320C驅動器采用六位撥碼開關設定細分精度、動態電流和半流/全流。詳細描述如下：



工作電流設定

輸出峰值電流
輸出參考電流
SW1
SW2
SW3
Default
on
on
on
0.5A
0.35 A
off
on
on
0.7A
0.5 A
on
off
on
1A
0.71 A
off
off
on
1.2A
0.86 A
on
on
off
1.5A
1.07 A
off
on
off
1.7A
1.21 A
on
off
off
2A
1.43 A
off
off
off

微步細分設定



步數/轉
SW5
SW6
Default
on
on
800
off
on
3200
on
off
12800
off
off

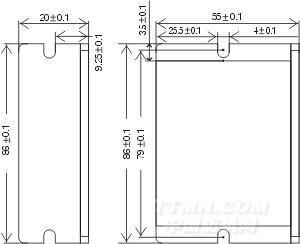

安裝尺寸
