導讀：CG6500系列劍桿織機采用變頻控制的三相異步電動機作為主傳動電動機，自動調整，避免開車檔，保證織造質量。該織機采用的免維護直接驅動裝置將動力直接傳遞到主軸，提高織機的可靠性。使用了空間鉸接傳動的引緯傳動機構，優化緯紗交接的同時提高轉速。凡此種種的技術升級，將成為我國劍桿織機發展的又一次進步。
　　

　　CG6500系列劍桿織機使用了先進的免維護直接驅動系統。該系統是由新型主電動機通過聯軸器、減速機構、織機主軸直接傳動織機的打緯、引緯、開口和找緯等機構。新型主電動機的啟動扭矩很大，遠大于普通三相異步電動機，因此織機主傳動不再需要皮帶輪、皮帶、離合器，簡化了機械結構、減少了易損件，提高了可靠性。這是目前國外先進技術的劍桿織機普遍采用的主傳動方式。

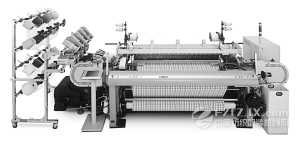

CG6500-200型劍桿織機

　　
　　目前，直接傳動的主電動機有可變磁阻電機、開關磁阻電機、伺服電機等，這些電動機都能產生較大的啟動扭矩，但控制系統相對復雜、硬件成本較高。CG6500劍桿織機采用變頻控制的三相異步電動機作為主傳動電動機，相對其他種類的電動機而言，采用這種方式的硬件長期使用的成本較低、系統簡單，可靠性較高。但變頻控制方式的啟動扭矩相對較小，無法使織機在短時間內達到額定轉速，容易產生開車檔。
　　
　　為彌補不足，CG6500劍桿織機的控制系統在織機啟動階段將調整織口位置、經紗張力、引入緯紗方式等可變參數與織機設定速度相關聯，自動調整，避免開車檔。經過紡織廠多年廣泛使用驗證，采用這種主傳動方式能夠保證織造質量，同時具有較高的可靠性。
　　
　　CG6500劍桿織機采用的免維護直接驅動裝置將動力直接傳遞到主軸，控制織機速度的調整、梭口自動平綜和自動尋找斷緯等多個功能。該機構具有無傳動皮帶、無離合器，所以免維護；自動設定速度，可實現變速織造；傳動系統循環潤滑；織機左右兩側均衡分配制動力等特點。
　　
　　有別于目前其他劍桿織機的主傳動

直接驅動方式，CG6500劍桿織機采用雙側制動方式，即織機左側由主電動機制動，織機右側由專門的制動器制動。正常情況下制動時，織機在1轉時間內由額定速度達到停止，這需要極大的制動扭矩，特別是在高速或重載織造的情況下，制動時整個傳動系統受到的沖擊載荷非常大。采用雙側制動，在設計階段合理分配織機兩側的制動扭矩，織機制動時能夠以較小的制動扭矩制動織機單側的運動機構，每一側的運動機構受到的沖擊載荷相對較小，有利于降低高速運動零部件的損耗風險，提高織機的可靠性。
　　
　　除了免維護直接驅動系統，CG6500劍桿織機還使用了空間鉸接傳動的引緯傳動機構。該機構傳動鏈短、機構剛性高，最早是由瑞士蘇爾壽公司發明的，并且申請了專利。目前，國內外也有一些劍桿織機采用了類似的引緯傳動機構，但蘇爾壽公司對CG6500劍桿織機的引緯傳動機構的部分零件在原基礎上進行了優化，達到了最小的緯紗運動偏離、優化的緯紗交接、更低的引緯加速度，保證了整機設計速度能夠達到700轉/分鐘。
　　
　　CG6500劍桿織機常規配置還采用無劍帶導鉤設計，在梭口外安裝了劍帶導軌，而在整個梭口范圍內沒有安裝劍帶導鉤，劍頭和劍帶精確地貼近鋼筘，在經紗上飛行。梭口范圍內沒有劍帶導鉤就不會對經紗產生干擾，這種引緯方式適合大多數織物，尤其適合高經密織物、經紗易擦毛的織物織造。CG6500劍桿織機與其他劍桿織機有所不同，它能夠在170～360厘米整個幅寬系列中采用這種無劍帶導鉤的引緯方式，而且劍帶的使用壽命大大高于采用劍帶導鉤的引緯方式。CG6500劍桿織機通過更換劍帶導向模塊，也可以配備劍帶托片，用于織造易粘纏的經紗等難織的品種。
　　
　　CG6500劍桿織機整機設計簡明緊湊、各機構布置合理?？古C(jī)架具有較高的整體剛性和強度，在織機高速運行時也能保持很低的振動水平，織機可直接安放在地面上，不需要地腳螺栓，能夠適應大張力的高密度織物或厚重織物的織

造要求。
　　
　　G6500系列劍桿織機源自瑞士蘇爾壽的技術，代表著當今世界最先進的劍桿織機技術。中國紡織機械股份有限公司于2011年將其整體收購，包括G6500系列劍桿織機、G6500F系列劍桿毛巾織機和G6500T系列產業用紡織品劍桿織機技術，涵蓋了從設計、制造工藝、裝配、織造工藝等全部技術和全球范圍內的銷售權。該產品在中國制造后的型號定為CG6500、CG6500F和CG6500T。CG6500系列劍桿織機技術的逐步消化吸收和國產化，將會很大程度提升我國劍桿織機當前的技術水平。
